产品型号：74AHC123XS16G/TR

产品品牌：圣邦微

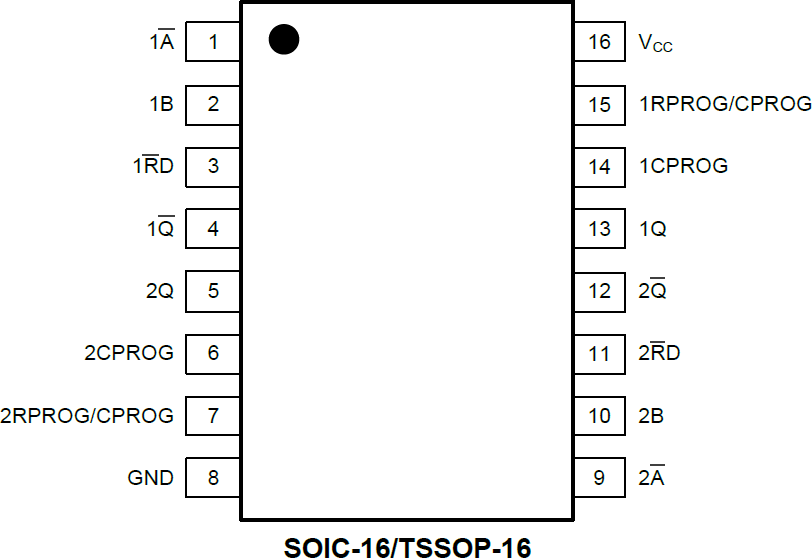

产品封装：：SOIC-16

产品功能：多谐振荡器

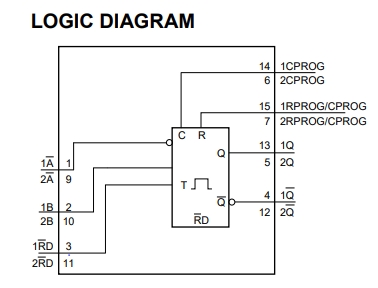

该74AHC123是一个高速硅栅CMOS器件。这是一个双可控单稳态多谐振荡器。该装置具有三种输出脉宽控制方式。首先当nA输入设置为低时，nB输入变为高。第二，当nB输入设置为高，nA输入变为低。第三，当nA输入设置为低而nB输入设置为高时，nRD输入变为高。图3显示了使用再触发器脉冲的输出脉冲控制，图4说明了使用复位输入nRD的输出脉冲控制。

电源电压范围:2.0V至5.5V

输入接受高于电源电压的电压

所有带施密特触发器动作的输入

由门控高电平有效或低电平有效边沿输入触发

非常长的脉冲可重新触发

直接复位停止输出脉冲

CMOS电平输入

-40℃至+125℃的工作温度范围

提供绿色SOIC 16和TSSOP-16封装

推荐的操作条件

电源电压，c.2.0V至5.5V电压

输入电压至5.5V

输出电压

输入转换上升和下降率，在/AVVCC=3.3V士.100纳秒/伏(最大值)

Vcc=5.0V士0.5..

工作温度范围0°C至+125°C
