产品型号：74LVC74XTS14G/TR

产品品牌：圣邦微

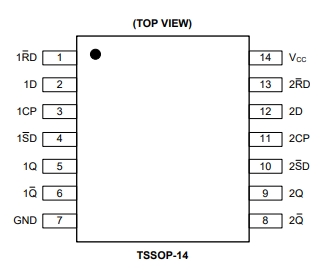

产品封装：TSSOP-14

产品功能：触发器

特征

●宽电源电压范围:1.2V至3.6V

●输入接受高达5V的电压

● CMOS低功耗

●带TTL电平的直接接口

● -40℃至+125℃的工作温度范围

●采用绿色TSSOP-14封装

74LVC74XTS14G/TR说明

74LVC74是双D型触发器正极

边沿触发设置和复位。该设备接受

1.2V至3.6V的宽电源电压范围。nD

独立数据输入nCP是时钟输入nS-D和

nR﹣D是集合输入，nQ和nQ是互补的

产出。

设置和复位是非同步输入（低电平有效）

和时钟输入可以独立操作。当...的时候

时钟脉冲处于nD的低至高数据转换中

输入将被传输到nQ输出。对于可预测的

输出性能，必须要求预先设置时间

必须通过nD输入进行低到高时钟转换。

施密特触发器动作具有以下高容差特性

输入/输出数据和控制输入过压

以及更慢的输入上升和下降时间。这个设备是

适用于混合电压下的向下转换

环境。
