MSC1213Y5PAGT  具有2个DAC、8051微控制器、I2C和32k闪存的24位、8通道Δ-Σ ADC

产品型号：MSC1213Y5PAGT

产品品牌：TI/德州仪器

产品封装：BGA324

产品功能：精密ADC

MSC1213Y5PAGT特性

●模拟特性

24位无缺失代码

10Hz时的22位有效分辨率

●低噪声：75nV

PGA从1到128

精密片上电压参考

●准确度：0.2%

●漂移：5ppm/°C

8个差分/单端通道

片上偏移/增益校准

偏移漂移：0.1ppm/°C

增益漂移：0.5ppm/°C

片上温度传感器

可选缓冲区输入

烧坏检测

16位单调电压DACS：

●四电压DAC（MSC1211、MSC1212）

●双电压DAC（MSC1213、MSC1214）

数字功能

微控制器核心

●8051兼容

●高速核心

●每个指令周期4个时钟

+85°C时直流至40MHz

单指令100ns

双数据指针

●记忆力

高达32kb的闪存

闪存分区

耐久性1M擦除/写入周期，100年数据保留

系统内串行可编程

外部程序/数据存储器（64kB）

1280字节数据SRAM

闪存安全

2kB引导ROM

可编程等待状态控制

●外围设备功能

34个I/O引脚

附加32位累加器

三个16位定时器/计数器

系统计时器

可编程看门狗定时器

全双工双USART

主/从SPI? 使用DMA

多主机I2C? （MSC1211和MSC1213）

16位PWM

电源管理控制

内部时钟分频器

怠速模式电流

停止模式电流

可编程断电复位

可编程低电压检测

24个中断源

两个硬件断点

MSC1213Y5PAGT说明

MSC1211/12/13/14是完全集成的混合信号器件系列，包括高分辨率delta-sigma（）ADC、16位DAC、8通道多路复用器、烧坏检测电流源、可选缓冲输入、偏移DAC、可编程增益放大器（PGA）、温度传感器、电压参考、8位微控制器、闪存、闪存和数据SRAM。

片上外围设备包括一个额外的32位累加器、一个带FIFO的SPI兼容串行端口、双USART、多个数字输入/输出端口、一个看门狗定时器、低电压检测、片上通电复位、16位PWM、断点、断电复位、三个定时器/计数器和一个系统时钟分频器。MSC1211和MSC1213还包含一个硬件I2C外围设备。

这些设备直接接受来自换能器的低电平差分或单端信号。ADC使用具有可编程采样率的Sinc3滤波器提供24位分辨率和24位无漏码性能。ADC还有一个可选择的滤波器，可以进行高分辨率的单周期转换。

微控制器核心与8051指令集兼容。微控制器核心是一个优化的8051核心，在给定相同时钟源的情况下，其执行速度比标准8051核心快三倍。这种设计可以在较低的外部时钟频率下运行设备，并在比标准8051内核更低的功率下实现相同的性能。

MSC1211/12/13/14允许用户唯一配置闪存和SRAM内存映射，以满足其应用程序的需求。闪存可使用串行和并行编程方法编程至2.7V。闪存的续航时间为100k擦除/写入周期。此外，芯片上集成了1280字节的RAM。

这些部件有单独的模拟和数字电源，可以从2.7V到+5.25V独立供电。在+3V工作时，每个部件的功耗通常小于4mW。MSC1211/12/13/14全部采用TQFP-64封装。

MSC1211/12/13/14专为智能变送器、工业过程控制、称重秤、色谱法和便携式仪器中的高分辨率测量应用而设计。

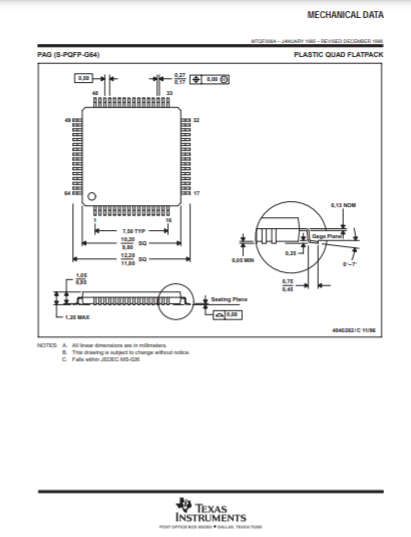

封装图
