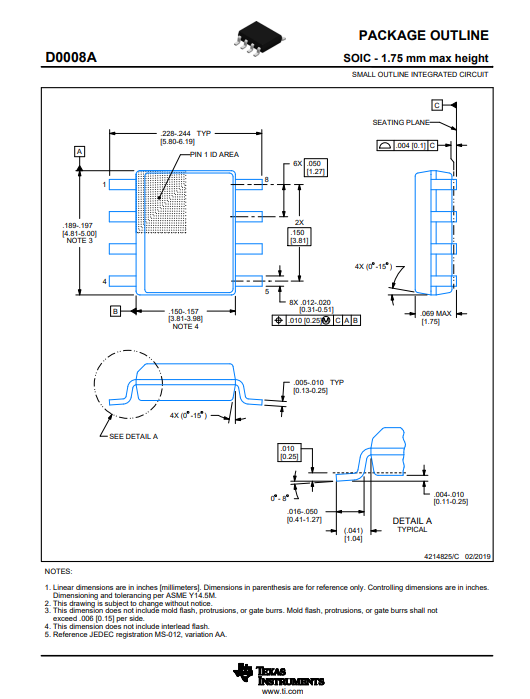

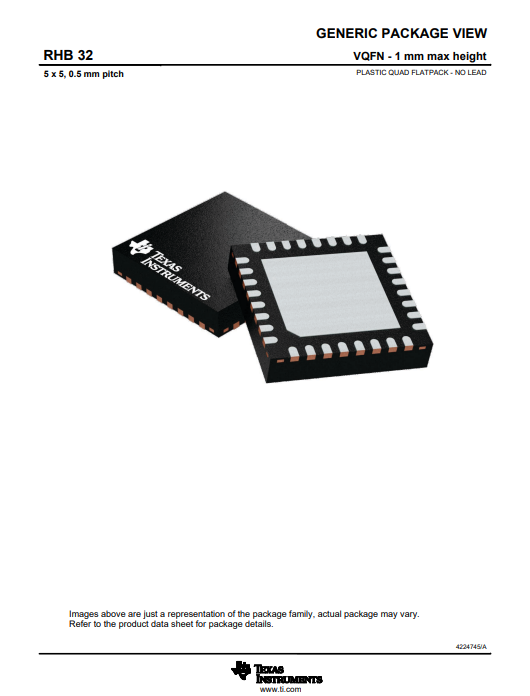

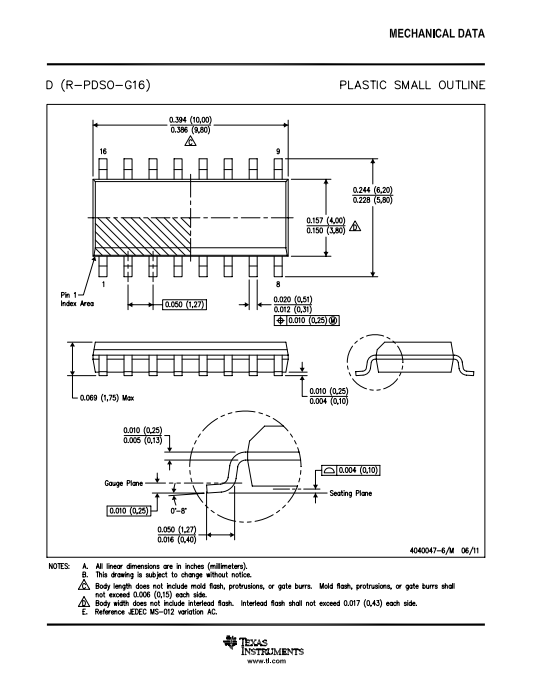

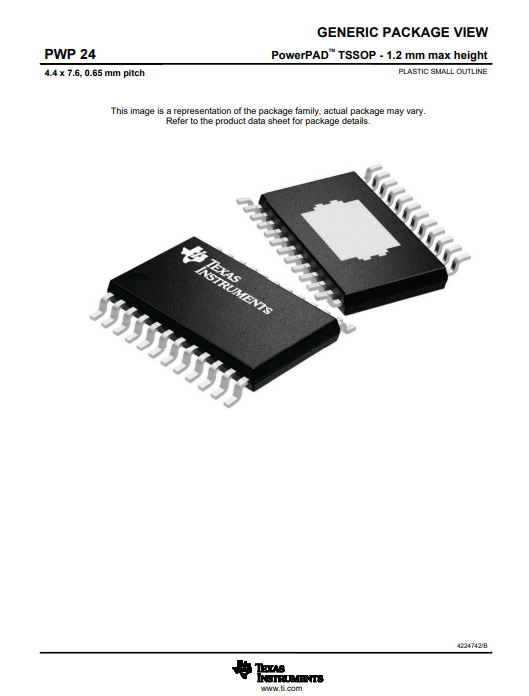

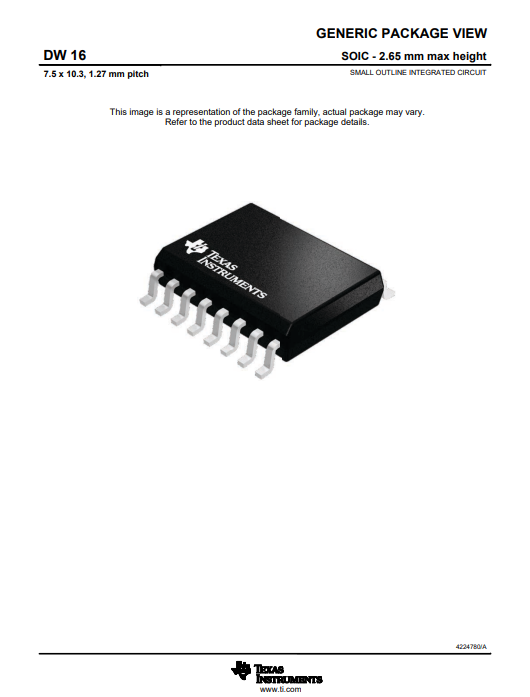

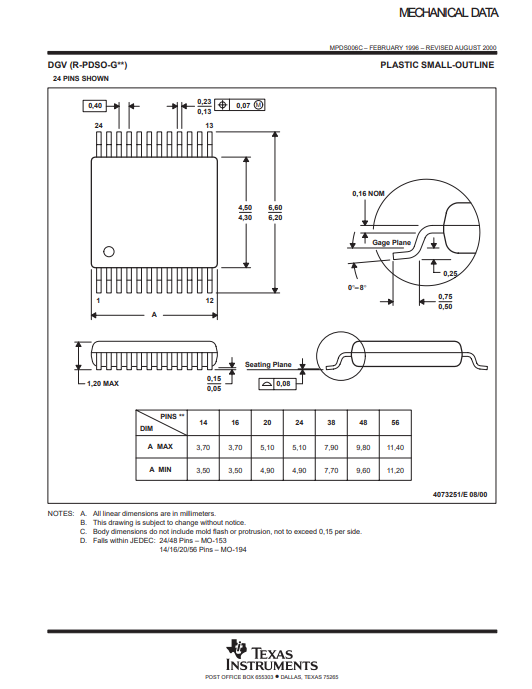

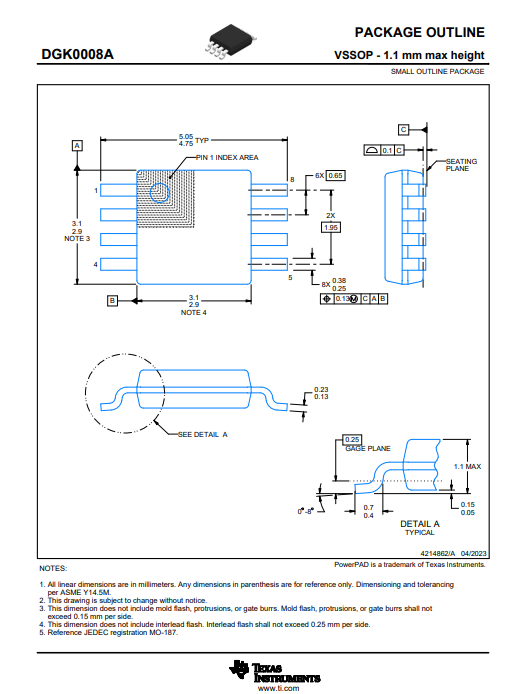

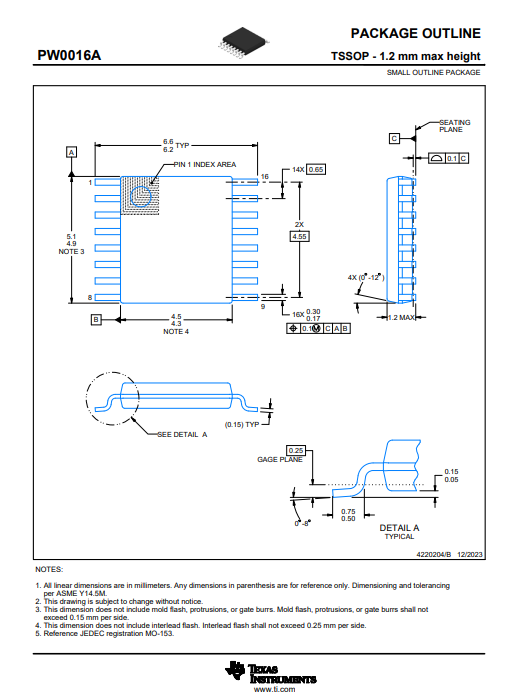

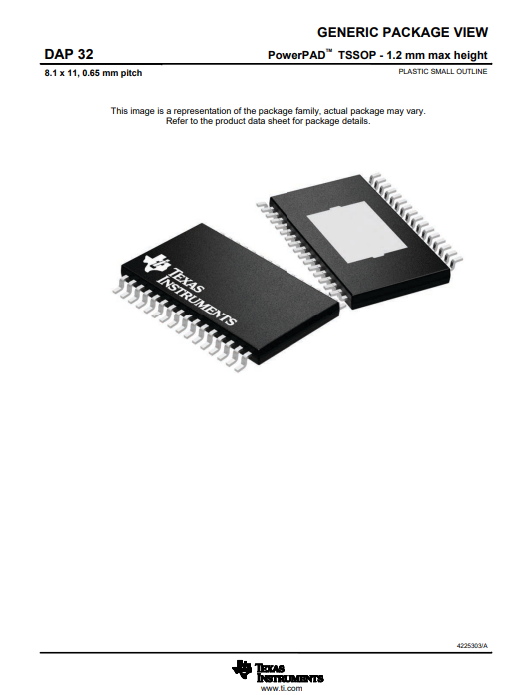

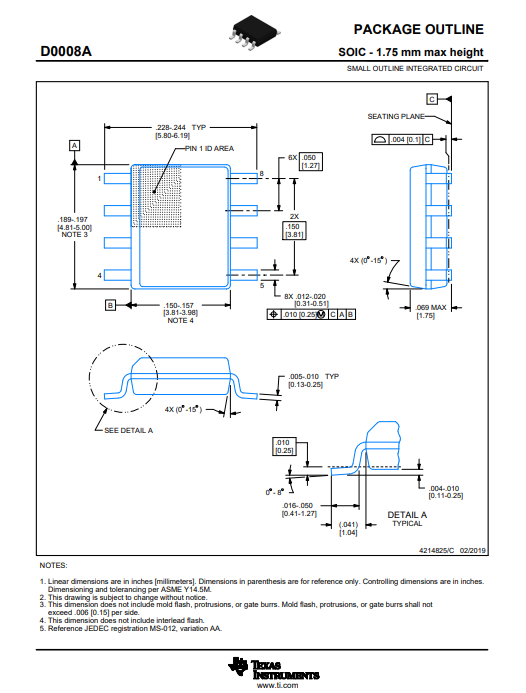

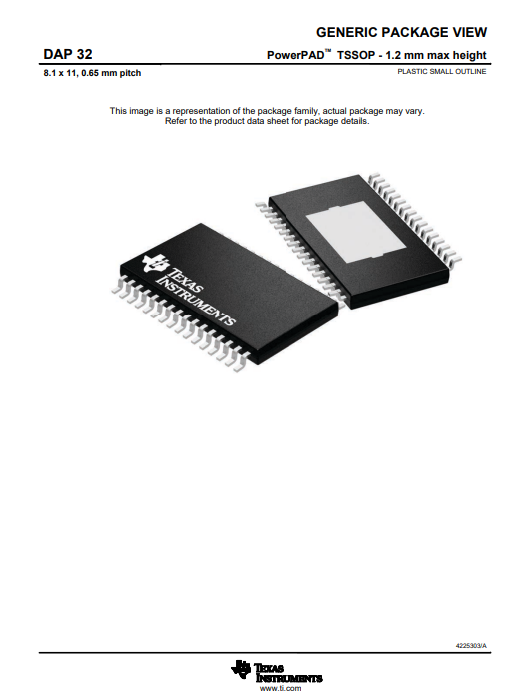

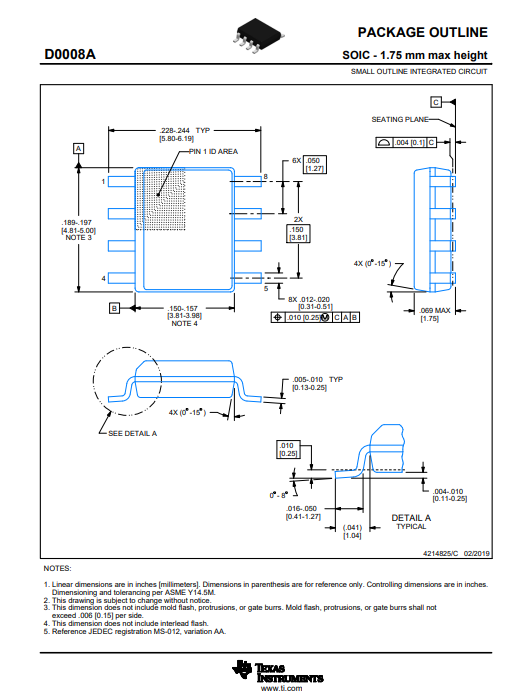

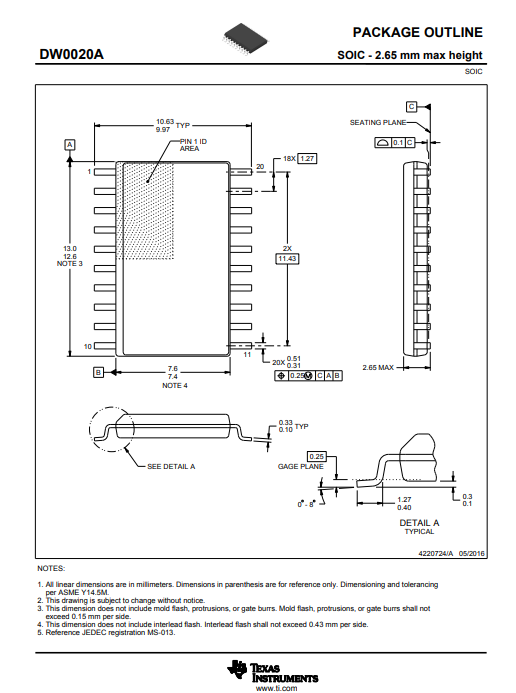

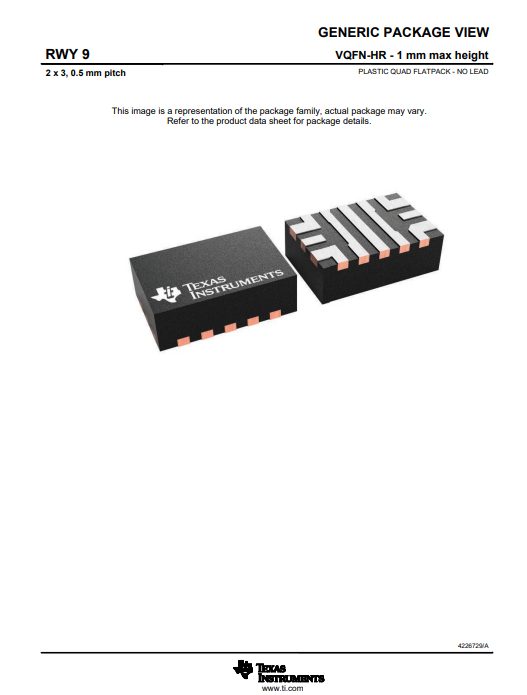

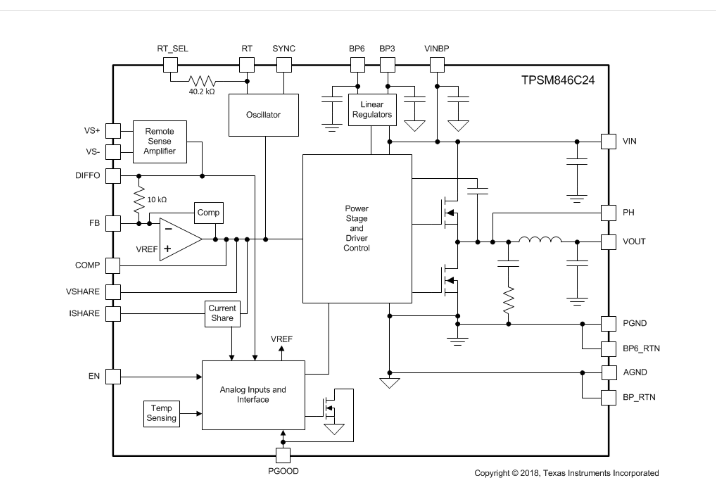

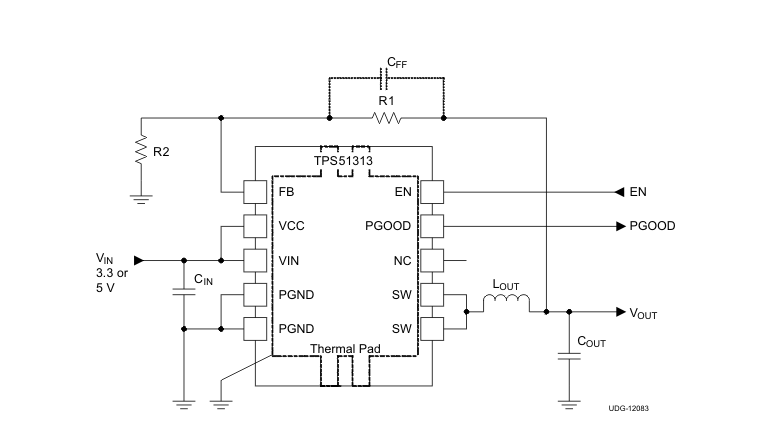

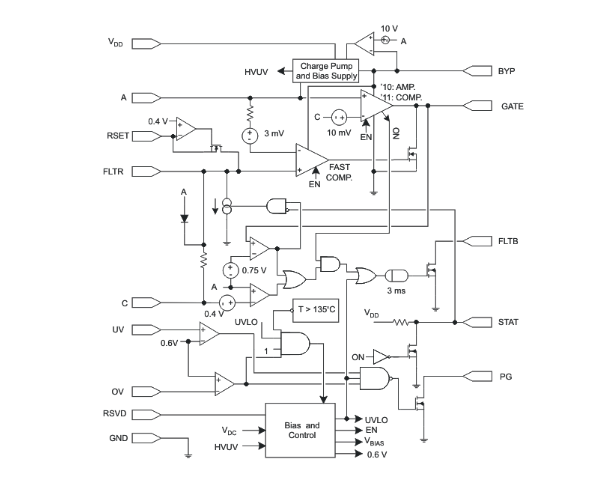

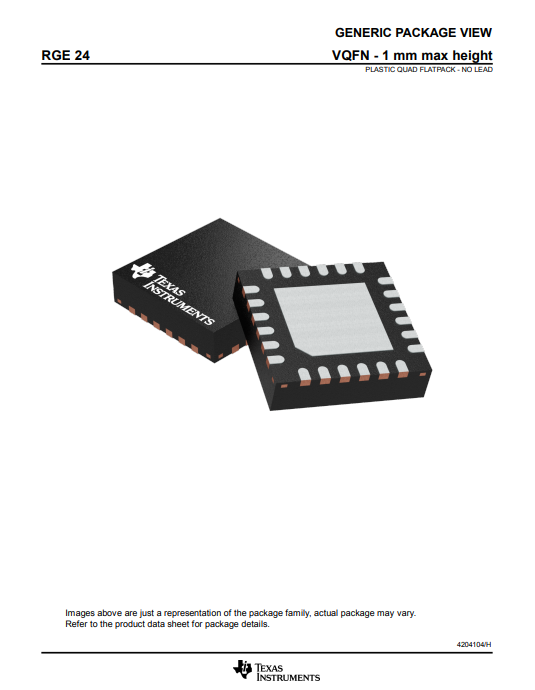

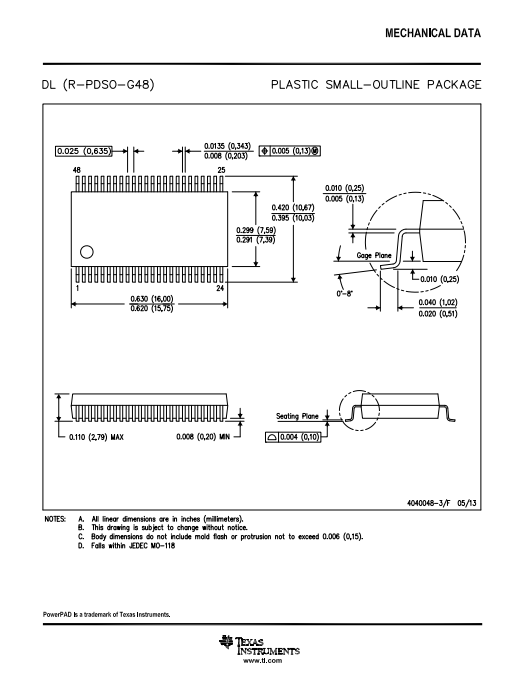

机器人电源管理芯片的转换效率，在高端同步整流和LLC谐振等拓扑结构的推动下，已经可以达到95%到98%甚至更高的水平。对于机器人这一整机系统而言，电源管理芯片的转换效率直接决定了系统能耗、散热设计复杂度以及续航时间。以一个典型的服务机器人为例，假设其整机功耗为200瓦，若电源转换效率从85%提升到95%，则意味着系统功耗损耗从30瓦降低到约10.5瓦，节省了近20瓦的发热量。这不仅减轻了散热风扇的负载，还直接延长了机器人的电池供电续航时间，对巡检机器人、家政服务机器人等对连续工作时间有要求的应用场景具有极高的价值。

机器人闪存芯片的擦写次数，根据闪存类型和应用等级的不同，范围可以从数万次到数百万次不等。单层单元SLC闪存的擦写寿命最为出色，其编程/擦除周期可达约10万次，高端企业级SLC产品甚至可以达到30万次乃至100万次的P/E周期。SLC每个存储单元只存储1位数据，具有最快的写入速度、最低的错误率和最长的使用寿命，但其成本较高且存储密度较低，因此主要用于工业机器人、军工装备和航天器等对可靠性要求极为苛刻的场合。多层单元MLC闪存每个单元存储2位数据，擦写次数在3000到10000次之间。而三层单元TLC闪存每个单元存储3位数据，擦写次数约为1000到3000次。四层单元QLC的擦写次数则更低，仅约1000次左右。从SLC到QLC，每一代闪存类型在存储密度上提升的同时，擦写寿命呈指数级下降，这是NAND闪存技术中永恒的资源三角矛盾。

机器人DRAM芯片的存储密度，目前高端产品已经可以达到接近0.24Gbit/mm²的水平。根据TechInsights在2025年发布的深度报告，中国长鑫存储的G4代DRAM产品（即D1z世代）实测位密度为0.239Gbit/mm²，单元尺寸0.0020μm²，特征尺寸为16nm，这一水平已经追平了2022年国际大厂的主流技术节点。存储密度代表了在单位面积芯片上能够集成多少存储容量，对于机器人设计者而言，更高的存储密度意味着可以在更小的芯片面积内集成更大的内存容量，这对于空间受限的机器人头部、关节控制器和传感器模块具有极为重要的意义。以一平方厘米的芯片面积为例，0.239Gbit/mm²的密度意味着可以实现约239Mbit（约30MB）的存储容量，这虽然看似不大，但考虑到DRAM芯片通常采用多芯片堆叠封装形式，整体容量仍然可以轻松达到数GB甚至数十GB的水平。

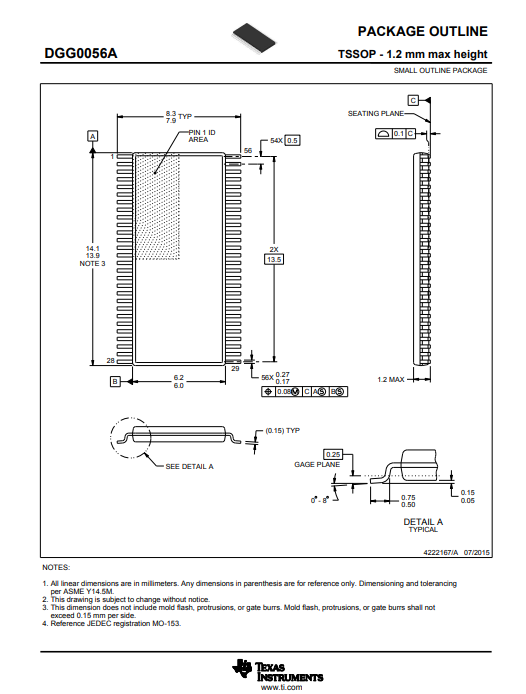

机器人存储芯片的读写速度，在当前PCIe 5.0技术的推动下已经突破了万兆字节每秒的大关。KOWIN公司推出的PCIe 5.0 SSD产品是目前机器人存储速度的标杆，最高可实现14000MB/s的顺序读取速度和13000MB/s的顺序写入速度。这一数据意味着什么？以一帧4K分辨率的未压缩图像约为32MB计算，14000MB/s的读取速度允许机器人在一秒钟内读取超过430帧4K图像，足以支撑高帧率的实时视觉感知系统。高带宽、低延迟的存储性能可承载视觉、触觉、语音等多模态异构数据流，保障感知数据无丢失，避免因依赖云端处理带来的延迟与断连风险，对于自主移动机器人、人形机器人等对实时性有严苛要求的场景至关重要。PCIe 4.0接口的产品同样表现不俗，佰维存储推出的BGA SSD产品在五角硬币大小的封装内（16mm×20mm×1.3mm）即可提供高达1TB的存储容量，同时实现3900MB/s顺序读取和3500MB/s顺序写入的高速传输。

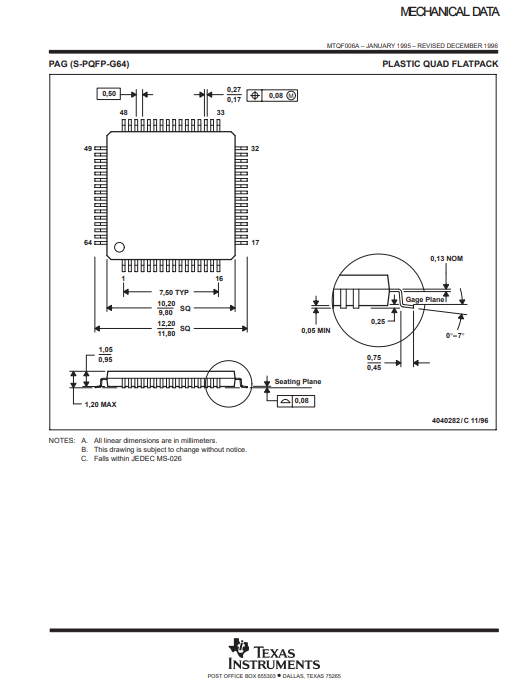

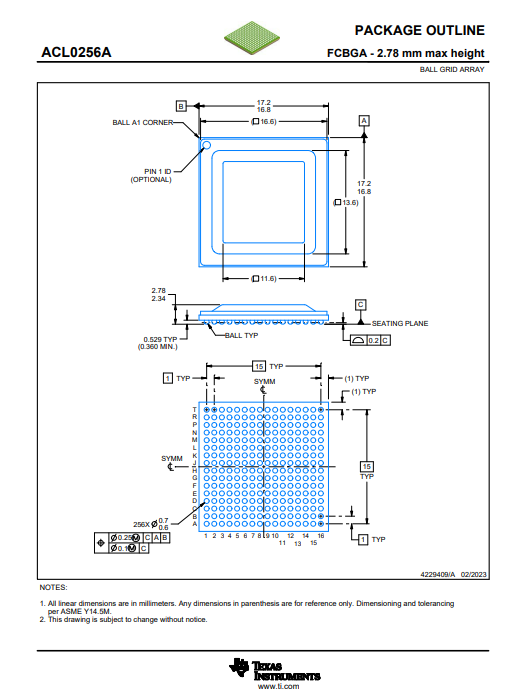

机器人FPGA芯片的逻辑单元数量，在高性能产品中已经达到了千万级的惊人规模。截至目前，FPGA逻辑单元数量的最高纪录由英特尔的Stratix 10 GX保持，该芯片于2019年12月发布，拥有1020万个逻辑元件，采用嵌入式多芯片互连桥技术将两个大型FPGA芯片组合在一个封装中，由433亿颗晶体管组成。这一数字意味着什么？1020万个逻辑单元相当于可以容纳数亿个基本门电路，能够在单个芯片上构建出极其复杂的数字逻辑系统。对于机器人应用而言，这意味着FPGA可以同时承担图像处理卷积加速、实时SLAM建图、电机控制信号调理以及多传感器数据融合等并行任务，而无需依赖外部处理器。Stratix 10 GX中的自适应逻辑模块采用每个ALM包含8个输入查找表和2个寄存器的设计，可灵活配置为多种逻辑功能，较传统4输入LUT架构可减少约50%的互连资源占用，同时通过寄存器复用技术使单个ALM可支持两个独立逻辑路径，显著提升了资源利用效率。
